Las cimentaciones superficiales son estructuras que transmiten el peso de un edificio directamente al terreno cercano a la superficie. Son esenciales para garantizar la estabilidad y seguridad de viviendas, comercios y pequeñas construcciones. Su correcta elección y diseño evitan problemas como hundimientos o grietas en muros y pisos.
Este tipo de cimentación es común en edificaciones pequeñas y medianas donde la carga estructural no es excesiva y el terreno presenta buenas condiciones de soporte. Aprender los fundamentos de las cimentaciones superficiales permite a cualquier principiante entender cómo se construyen los cimientos, qué factores considerar y cómo seleccionar el tipo adecuado según cada proyecto.
1. Qué son las cimentaciones superficiales
Las cimentaciones superficiales son aquellas que apoyan la estructura directamente sobre el terreno a poca profundidad, generalmente a menos de 3 metros. Su función principal es distribuir de manera uniforme las cargas de la construcción al suelo, evitando asentamientos diferenciales que puedan dañar la edificación.
A diferencia de las cimentaciones profundas, como pilotes o pilotes perforados, que transfieren cargas a estratos profundos y resistentes, las superficiales dependen del terreno cercano a la superficie. Esto las hace ideales para proyectos residenciales, comerciales ligeros o ampliaciones de edificios existentes, donde el terreno ofrece capacidad portante suficiente y los costos y tiempos de construcción deben mantenerse controlados.
2. Tipos de cimentaciones superficiales y sus características
Zapatas aisladas
Son bloques de hormigón que soportan columnas individuales. Se usan cuando la estructura tiene pilares separados y cargas moderadas. Su ventaja principal es la simplicidad y rapidez de construcción, aunque requieren un terreno estable y uniforme.
Zapatas combinadas
Se emplean cuando dos o más columnas están muy próximas y sus zapatas individuales se superpondrían. Distribuyen la carga de manera conjunta y permiten optimizar materiales. Son útiles en sótanos o áreas con restricciones de espacio.

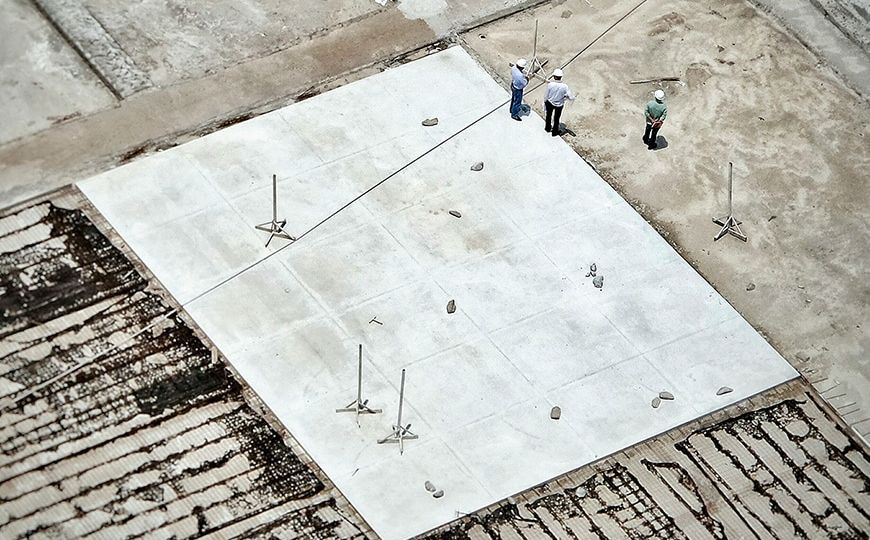

Losas de cimentación
Son placas de hormigón que cubren toda la superficie del edificio, repartiendo uniformemente la carga. Se recomiendan en terrenos blandos o irregulares, o cuando la estructura es ligera pero extensa. Garantizan estabilidad y reducen el riesgo de asentamientos desiguales.
3. Cómo calcular y dimensionar una cimentación superficial
El dimensionamiento de una cimentación superficial requiere comprender cómo interactúan la estructura y el terreno. Entre los factores más importantes se encuentran:
- Tipo de suelo: Cada terreno tiene una capacidad portante diferente. Suelos rocosos o compactos pueden soportar mayores cargas con cimentaciones más pequeñas. Suelos arcillosos, limosos o muy blandos requieren cimentaciones más amplias o, incluso, el refuerzo con micropilotes o inyecciones de resinas expansivas.
- Carga de la estructura: El peso total del edificio incluye muros, pilares, techos, cargas vivas y cargas de servicio. Este dato permite calcular la superficie mínima necesaria de la cimentación para evitar asentamientos excesivos.
- Normativa básica: Las regulaciones locales establecen espesores mínimos, distancias entre zapatas, requisitos de armado y márgenes de seguridad. Es fundamental conocerlas antes de diseñar, incluso para proyectos pequeños.
Ejemplo práctico:
Para un pilar que soporta 50 kN en un terreno con capacidad portante de 150 kPa:
A=CargaCapacidad del suelo=50 kN150 kPa≈0,33 m²A = \frac{\text{Carga}}{\text{Capacidad del suelo}} = \frac{50\,\text{kN}}{150\,\text{kPa}} \approx 0,33\,\text{m²}A=Capacidad del sueloCarga=150kPa50kN≈0,33m²
Se puede optar por una zapata cuadrada de 0,58 × 0,58 m. En el caso de losas de cimentación, se distribuye la carga de toda la edificación sobre la superficie, asegurando estabilidad uniforme.
Tips para principiantes:
- Realizar un estudio geotécnico previo es fundamental.
- Verificar que la profundidad mínima cumpla con normas y evite problemas de congelamiento o erosión.
- Consultar tablas de dimensionamiento y ejemplos prácticos ayuda a prevenir errores comunes.
- Siempre redondear las dimensiones hacia arriba para mayor seguridad y durabilidad.
Ventajas:
- Económicas: Requieren menor inversión frente a cimentaciones profundas, lo que las hace ideales para proyectos de bajo o medio presupuesto.
- Sencillas de ejecutar: No necesitan maquinaria pesada ni técnicas complejas, lo que reduce tiempos y costos de obra.
- Adecuadas para estructuras ligeras y medianas: Perfectas para viviendas, naves industriales pequeñas y edificios de pocos pisos, garantizando estabilidad sin complicaciones.
Limitaciones:
- No recomendables en suelos blandos o con altos niveles freáticos: El terreno debe tener buena capacidad portante para evitar asentamientos.
- No soportan cargas extremadamente pesadas sin refuerzos adicionales: En estructuras de gran altura o peso concentrado se necesitan medidas complementarias.
- Sensibles a cambios en el terreno: Factores como hundimientos, erosión o variaciones de humedad pueden afectar su desempeño.
Errores frecuentes y cómo prevenirlos:
- Cálculo insuficiente de la capacidad del suelo: Siempre realizar estudios geotécnicos completos, con pruebas de laboratorio y de campo.
- Profundidad inadecuada: Respetar las profundidades mínimas establecidas por la normativa vigente para evitar fallos estructurales.
- Distribución de cargas incorrecta: Evitar concentraciones de peso en zonas reducidas sin refuerzos adecuados.
- Ignorar el drenaje: Asegurar un buen sistema de evacuación de agua, ya que la acumulación puede debilitar la cimentación y generar problemas a largo plazo.
5. Comparativa visual y resumen
| Tipo de cimentación | Profundidad típica | Costo relativo | Aplicaciones | Ventajas |
| Zapata aislada | 0,5–1,5 m | Bajo | Pilares individuales | Económica, fácil de ejecutar |
| Zapata combinada | 0,5–2 m | Medio | Varios pilares cercanos | Distribuye cargas eficientemente |
| Losas de cimentación | 0,3–1 m | Medio-Alto | Edificaciones ligeras o medianas | Reparte cargas uniformemente |
Esquema visual: La carga del pilar o muro se transmite a la zapata o losa y se distribuye sobre el terreno, evitando puntos de presión excesivos y asentamientos diferenciales. Esto asegura una base estable y uniforme.
6. Consejos prácticos para principiantes
Las cimentaciones superficiales son una opción confiable y económica para edificaciones ligeras y terrenos con buena capacidad portante. Para principiantes:
- Evalúa siempre el suelo con un estudio geotécnico, identificando tipo de terreno, capacidad portante y posibles riesgos como asentamientos o humedad.
- Respeta profundidades y normas locales para garantizar seguridad y durabilidad de la estructura.
- Consulta ejemplos prácticos y tablas de dimensionamiento antes de ejecutar, comparando diferentes tipos de cimentaciones según la carga y características del terreno.
Además, es recomendable supervisar la ejecución de la obra y mantener un control constante de los materiales utilizados, asegurando calidad y resistencia. Con estas recomendaciones, incluso quienes comienzan en construcción o ingeniería civil pueden diseñar cimentaciones estables, duraderas y eficientes, evitando errores que comprometan la estructura a largo plazo y asegurando un proyecto seguro y bien fundamentado.
